رولبرینگ

رولبرینگ

رولبرینگ قطعات کاربردی در صنایع مختلف می باشند.

که نسبت به بلبرینگ ها دارای غلطش بیشتری می باشند که موجب حرکت نسبی دو قطعه خواهد شد.

به طور کلی می‌توان گفت رولبرینگ ها (Катящийся медведь)مزایای بیشتری را نسبت به بلبرینگها دارند.

هر چند که هر دو از یک گروه محسوب می‌شوند.

رولبرینگها بار را از قسمت خارجی به گوی ها و بعد از قسمت گوی ها به لایه خارجی انتقال میدهند.

گوی ها حرکت بسیار نرمی دارند که به دلیل کروی شکل بودن آنها می باشد.

زیرا محل تماس لایه های درونی و بیرونی بسیار کم می باشد.

برای اینکه رولبرینگها تحت فشار زیاد خرد نشوند و یا تغییر شکل ندهند میتوان از یاتاقانهای غلطکی یا غلتک های مخروطی استفاده نمود.

برای اینکه بتوانیم در سایر صنایع از رولبرینگها استفاده نماییم نیازمند رولبرینگهای‌ متفاوت با کاربردهای مختلف می باشیم.

برای همین منظور استفاده از انواع بلبرینگ و آشنایی با آنها توصیه می شود.

انواع رولبرینگ

Types of roller bearings

•  استوانه ای(Cylindrical)
•  سوزنی(Needle)
• مخروطی(Conical)
•  بشکه ای(A barrel)

• رولبرینگ استوانه ای

Cylindrical roller bearings

رولبرینگهای استوانه ای (Cylindrical roller bearings)دارای تحمل بار بالا می باشند و دارای ساچمه های استوانه ای شکل هستند.

این رولبرینگ ها دارای ابعاد و اندازه های شیار با دقت بالا هستند.

بسیار مناسب جهت بارهای شعاعی سنگین و سرعت های بالا می باشند.

معمولاً با پسوند های B4 نشان داده می‌شوند.

رولبرینگ های استوانه ای دارای انواع مختلفی هستند.

انواع رولبرینگ استوانه ای

Types of cylindrical roller bearings

رولبرینگ استوانه ای تک ردیفه(Single row cylindrical roller bearing)

استوانه ای پرغلتک(Rolling cylinder)

رولبرینگهای استوانه ای تک ردیفه دارای ۴ طرح می باشند.

• رولبرینگ استوانه ای یک ردیف طرحNU
•  N
• مدل NJ
• طرحNUP

رولبرینگ استوانه پر غلتک

Roller cylindrical roller bearings

این رولبرینگ ها دارای حداکثر غلطک می باشند و دارای ویژگی های زیر هستند.

• سرعت بالا
• روانکاری مناسب
• شتاب دورانی

به طور کلی رولبرینگهای استوانه ای قادر به تحمل بار سنگین و سرعت بالا هستند .

تا دمای ۱۵۰ درجه را تحمل میکنند.

ساختار یکسان مقاومت بالا و عمر و دوام خوبی هم دارند.

جدول رولبرینگ استوانه‌ای

Cylindrical roller bearing table

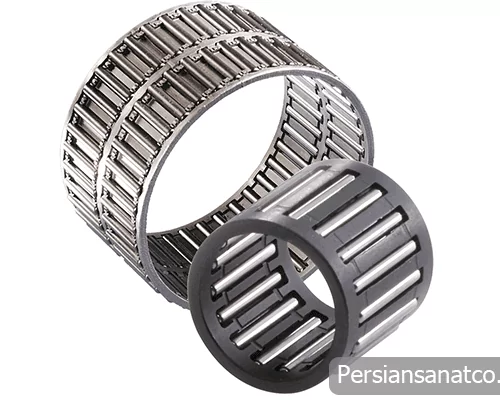

رولبرینگ سوزنی

Needle roller bearings

رولبرینگهای سوزنی (Needle roller bearings)دارای طراحی و مشخصات مکانیکی مختلفی می باشد که در شرایط کاری خاص به کار می روند.

غلطک های این نوع از رولبرینگها، بلند با قطر کم میباشند.

البته باید به این نکته اشاره داشت که رولبرینگ سوزنی تنها قادر به تحمل بار شعاعی بالا می باشند و ضخامت کمی دارند.

لقی داخلی رولبرینگهای سوزنی(Needle roller bearings) نرمال می باشد.

حدوداً میزان لقی استاندارد در این رولبرینگهاISO5373 است.

معمولاً جنس قفسه فیبری و فولادی برای این رولبرینگها در نظر گرفته می شود.

پسوند های متداول به کار رفته در این رولبرینگهای سوزنی به سه حالت زیر می باشد.

• RS: کاسه نمد در یک طرف رولبرینگ
• 2RS: کاسه نمد در دو طرف
• TN9: قفسه از جنس فیبر

رولبرینگهای سوزنی معمولاً فضای کمی را اشغال می کنند و به همین جهت برای فضاهای کم بسیار مناسب هستند.

این رولبرینگهای به صورت شعاعی و کف گرد تولید می شوند.

بیشترین کاربرد این رولبرینگها در سایر صنایع و ماشین آلات سبک و سنگین می باشد.

از جمله:

ماشین آلات راه سازی و معدن یا قطعات ماشین آلات کشاورزی

به طور کلی متناسب با صنایع به صورت یک ردیف و دو ردیفه تولید و مورد استفاده قرار می گیرد.

این نوع از رولبرینگها شباهت خاصی با رولبرینگ استوانه ای دارند.

تنها تفاوت آنها در قطر سطح مقطع مربوط و اجزای غلتان آن نسبت به طول آنها خیلی کوچک تر خواهد بود.

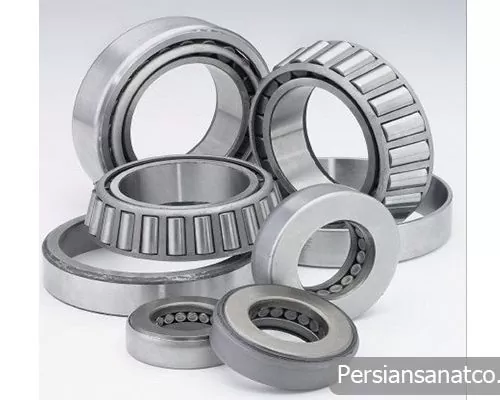

رولبرینگ مخروطی

Cone roller bearings

رولبرینگهای مخروطی (Cone roller bearings)جهت تحمل بارهای محوری و شعاعی بالا مورد استفاده قرار می‌گیرند.

که معمولاً دارای نگهداری و روانکاری ساده می باشند.

این رولبرینگها در هدایت محوری شفت بسیار دقیق می باشند.

این متریال چون که نیاز به بوش فاصله گذار ندارند امکان جا زدن آن بسیار ساده و راحت می باشد.

این قطعات در زمان قرار گرفتن بر روی قطعه در سه حالت روبرو و پشت پشت و پشت سر هم قابلیت چیدمان دارند.

در حالت چیدمان رو به رو از یک حلقه فاصله گذار بین کنس بیرونی بلبرینگ استفاده میکنید.

در چیدمان پشت به پشت از دو حلقه جهت فاصله انداختن استفاده می شود که معمولاً بین کنس بیرونی و داخلی بلبرینگ قرار می گیرد.

در نحوه قرار گرفتن پشت هم فقط از یک جهت به بلبرینگ نیرو وارد می‌شود که این بار توسط هر دو بلبرینگ تحمل می شود.

رولبرینگ مخروطی دارای شیار غلطک مخروطی شکل در کنس بالا و پایین می باشد.

خود ساچمه ها در رولبرینگ مخروطی شکل نیز می باشند.

این نوع از رولبرینگ ها از دو ناحیه قابل تفکیک شدن هستند.

• مخروط(Cones)
• کاپ(Cup)

مخروط شامل کنس داخلی و قفسه غلتک می‌باشد.

قسمت کاپ که فقط کنس بیرونی در آن تعبیه شده است.

ابعاد رولبرینگ مخروطی

Dimensions of tapered roller bearings

• متریک(Metric)
• اینچی(what about this)

رولبرینگ بشکه ای

Barrel rolling

این رولبرینگها به دلیل طراحی ویژه ای که در ساختار خود دارند می توانند بارهای سنگین محوری را به خوبی هدایت نمایند.

ساچمه های بلند و متقارن داخل بلبرینگها این میزان تحمل بار را در رولبرینگها افزایش می دهد.

رولبرینگهای بشکه ای معمولاً در دو نوع قابلیت تولید دارند.

متریال های استوانه ای و مخروطی با شیب1:30 و شیب 1:12

جنس رولبرینگهای بشکه ای (Barrel bearings)را معمولاً از قفسه فولادی یا برنجی ماشینش کاری شده می سازند .

قفسه های فولادی با یک بوش که در قسمت حفره واشر قرار داده می شوند برای تعبیه دقیق تنظیم می شوند .

رولبرینگهای بشکه ای کف گردهم که خود تنظیم می باشند.
