یاتاقان پایه دار :
یاتاقان های دو تیکه پایه دار SNL-SNH-SN با برند SKF
رینگ های نگهدارنده FIX RING FRB
اب بند و گردگیر یاتاقان TSN
در پوش یاتاقان ASNH

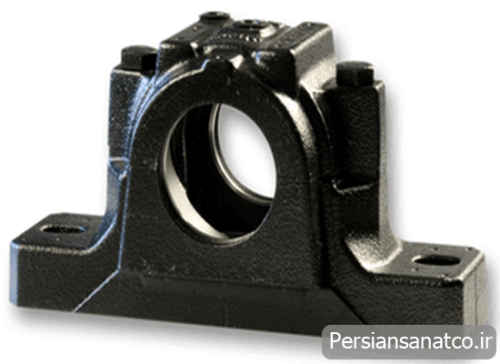

محفظه های پایه دار (یاتاقان پایه دار )SNH-SNL:
SNH-SNL plummer block housings
خلاصه مشخصات: Data summary
1- محفظه دو تکه است.
– Split plummer block housings.
2- برای بلبرینگ های خودتنظیم و رولبرینگ های بشکه ای مناسب هستند.
– Sultable for self-allgning ball bearings and spherical roller bearings.
3- شافت باید دارای قطری بین 20 الی 160 میلیمتر و 4/3 الی 2/51 اینچ باشد.
– Shaft diameter range 20-160 mm, 3/4 – 51/2 in.
4- برینگ در آنها مستقیماً یا با بوش تبدیل بر روی شافت نصب می شود.
– Direct or adapter sleeve mounting.
5- استفاده از روغن و گریس بعنوان روانکار در آنها امکان پذیر است.
وسایل روانکاریهای مکرر نیز فراهم است.
– Grease or oll lubrication. Sultable for relubrication.
6- از جنس چدن خاکستری (سری SNH) یا
چدن خاکستری گرافیت کروی (سری SsNHD) هستند.
– Grey cast Iron (SNH) or spheroidal graphite cast iron (SSNHD).
7- کاسه نمدهای مصرفی در آنها از نوع:
دو لبه (پسوند TG) – Double-lip seals (TG)
V شکل (پسوند TA) V-ring seals (TA)
نمدی (پسوند TC) Felt seais (TC)
مارپیچی (پسوند TS) Labyrinth seals (TS)
8- برای نصب راحت تر سریهای مشخص شده دارای پیچ قلابدار هستند.
– Eye boits for easy mounting(from size 224/320/524/620 upward).
9- ابعاد آن با استاندارد شماره ISO 113/11-1979 مطابقت می کند.
– Dimensions conform to ISO 113/11-1979
یاتاقان پایه دار SNH-SN- SNL می تواند از جمله دسته بلبرینگ و یاتاقان های مناسب برای سطوح مسطح و ظرفیت شعاعی بالا در نظر گرفت.
یاتاقان پایه دار دارای ابعاد مختلف می باشد.
بین ۸ میلیمتر، ۱۰ میلیمتر و ۱۲ میلیمتر
قطر های مختلف یاتاقان های پایه دار آنها را برای کاربری های متفاوت قابل استفاده نموده است.
یاتاقان پایه دار به دلیل استفاده از آلیاژ روی در ترکیبات ساختاری از وزن بسیار سبکی برخوردار می باشد.
ضمن اینکه آلیاژ روی به کار رفته در این یاتاقان ها موجب شده تا این متریال ها در برابر خوردگی و زنگ زدگی مقاوم نگاه دارد .
همچنین دارای استحکام آلیاژ پذیری و مقاومت کششی بالا می باشد.
از جمله ویژگی‌های بارز یاتاقانهای پایه دار می توان به چرخش پایدار در سرعت زیاد اشاره کنیم.
این یاتاقانها در سرعت های بالا صدا و نویز کمی را ایجاد می‌کنند.
همین طور که به خاطر خاصیت و ویژگی آلیاژ به کار رفته دارای عمر طولانی هستند و در شرایط کاری صنعتی متفاوت می توانند دوام بالایی داشته باشد.
این یاتاقان امکان چرخش و تنظیم را دارا هستند و می‌توانند حرکت نسبی و مشخصی را بین دو یا چند قطعه هدایت کنند.
ساختار داخلی این یاتاقان ها از نوعی بلبرینگ استفاده می شود که بر حسب نوع اتصال به کار می‌رود.
این بلبرینگ ها مقدار بار حاصل شده از اتصال محل قرار گیری و یا تکیه گاه زبانه شافت محورها توپی ها و قطعات متحرک هستند.
و وظیفه تحمل و راهنمایی آنها را دارند.
دستگاه های سی ان سی و ماشین آلات صنعتی از این قطعات بسیار استفاده می کنند.
یاتاقان های پایه دار اغلب قابلیت تحمل بارهای شعاعی و محوری را دارند.
یاتاقان های پایه دار اکثراً از جنس های فولادی یا چدنی تهیه می‌کنند.
چون باید مقاومت خوبی را در برابر ضربات وارد شده از خود نشان دهند.
یا اگر بار وارد شده دارای رزوتاش ارتعاش شدید باشد باید سعی شود به جای استفاده از یاتاقان چدنی از فولادی استفاده شود.
