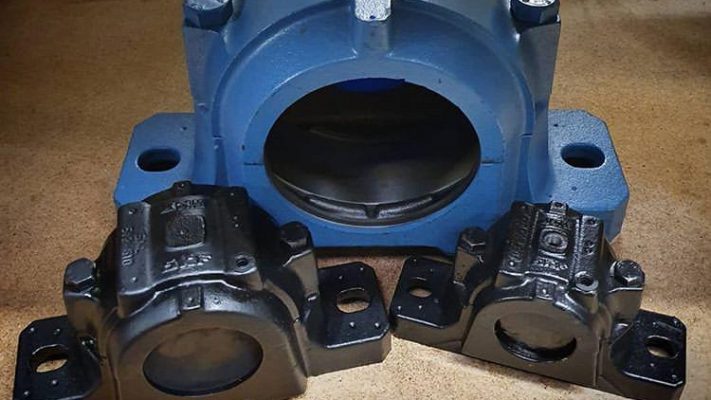

محفظه های پایه دار (یاتاقان پایه دار) SNH-SNL

محفظه های پایه دار  (یاتاقان پایه دار )SNH-SNL:

SNH-SNL plummer block housings
خلاصه مشخصات: Data summary
1- محفظه دو تکه است.
– Split plummer block housings.
2- برای بلبرینگ های خودتنظیم و رولبرینگ های بشکه ای مناسب هستند.
– Sultable for self-allgning ball bearings and spherical roller bearings.
3- شافت باید دارای قطری بین 20 الی 160 میلیمتر و 4/3 الی 2/51 اینچ باشد.
– Shaft diameter range 20-160 mm, 3/4 – 51/2 in.
4- برینگ در آنها مستقیماً یا با بوش تبدیل بر روی شافت نصب می شود.
– Direct or adapter sleeve mounting.
5- استفاده از روغن و گریس بعنوان روانکار در آنها امکان پذیر است.

وسایل روانکاریهای مکرر نیز فراهم است.
– Grease or oll lubrication. Sultable for relubrication.
6- از جنس چدن خاکستری (سری SNH) یا

چدن خاکستری گرافیت کروی (سری SsNHD) هستند.
– Grey cast Iron (SNH) or spheroidal graphite cast iron (SSNHD).
7- کاسه نمدهای مصرفی در آنها از نوع:
دو لبه (پسوند TG) – Double-lip seals (TG)
V شکل (پسوند TA) V-ring seals (TA)
نمدی (پسوند TC) Felt seais (TC)
مارپیچی (پسوند TS) Labyrinth seals (TS)
8- برای نصب راحت تر سریهای مشخص شده دارای پیچ قلابدار هستند.
– Eye boits for easy mounting(from size 224/320/524/620 upward).
9- ابعاد آن با استاندارد شماره ISO 113/11-1979 مطابقت می کند.
– Dimensions conform to ISO 113/11-1979
