بلبرینگ های خود تنظیم دو ردیف ساچمه ( Self-adjusting bearings have two rows of bullets )و به همرا دو قفسه یا نگهدارنده ساچمه و یک کنس بیرونی بدون لبه و کنس ذاخلی لبه دار که وظیفه نگهداری ساچمه و تنظیم کننده برای حرکت در مسیر جلو تشکیل شده است.
این نوع بلبرینگ به دلیل گرد بودن ساچمه ها که باعث اصطحکاک کمتری نسبت به بلبرینگ های ساچمه بشکه ای میشود.
و تعداد زیاد ساچمه ها و دو ردیف بودن قفسه بلبرینگ کمک شایانی میکند.
بلبرینگ های خود تنظیم باید بتوانند سرعت قابل توجهی را داشته باشند  و تا حد قابل قبولی بتوانند بارهای وارده را تحمل کند.
ساختار این بلبرینگ ها به نوعی هستند که به انها این امکان را می دهد در سرعت های بالاتر سردتر عمل کنند.
و به دلیل تولید گرمای کم این بلبرینگ  منجر به طولانی شدن عمر مفید ساچمه ها و بالا رفتن عمر بلبرینگ شده که فاصله سرویس و روانکاری را بیشتر میکند و حداقل نگهداری را لازم دارد.

انواع بلبرینگ های خود تنظیم دو ردیف ساچمه:

بلبرینگ های خود تنظیم دو ردیف ساچمه در دو نوع ساده و نوع کونیک (k) که داخل انها مخروطی می باشد.
و برای نصب انها از بوش و مهره چاکنت(اداپتور)استفاده میشود .
بلبرینگ های خود تنظیم دو ردیف ساچمه با شبکه های (قفسه یا نکهدارنده ساچمه ) مختلف برای کاربردهای صنعتی تولید میشود.
که در برند SKF  پسوند ها به شرح زیر نامگذاری میشوند .
قفسه فولادی ساده E قفسه فولادی کونیک  EK
نگهدارنده برنجی ساده M قفسه برنجی کونیک KM
محافظ فیبری ETN9 قفسه فیبری کونیک EKTN9
مثال : 1213EKTN9
از مزایای دیگر  بلبرینگ های خود تنظیم دو ردیف ساچمه ساختار انها با شبکه فیبری یا پلی امیدی می باشد.
که باعث اصطحکاک کمتر ساچمه و حلقه بیرونی میشود.
وباعث بالا رفتن سرعت بلبرینگ و پایین امدن تحمل بار بلبرینگ میشود.
و از همه مهم تر کمک زیادی میکند که صدای خیلی کمتری تولید شود.
که مصرف این نوع بلبرینگ ها بسیار زیاد هستند.
به عنوان مثال : فن ها ,هواکش های صنعتی,کارخانه های سیمان  ,کارخانه های فولاد و کاشی و دارو سازی

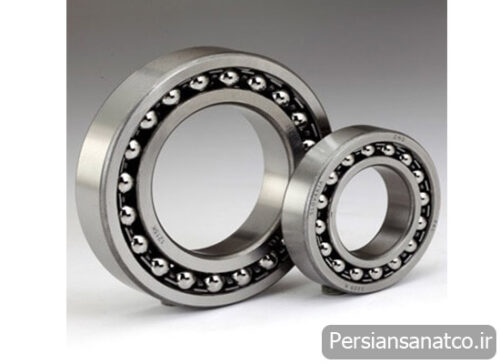

بلبرینگ های خود تنظیم دو ردیف ساچمه
بلبرینگ های خود تنظیم دو ردیف ساچمه

بلبرینگ خود تنظیم های دو ردیف ساچمه ساده

بلبرینگ های خود تنظیم دو ردیف ساچمه ساده هم مانند نمونه‌های قبلی ضمن کاربرد بالایی که دارد در سبک خاصی ساخته و تولید می شود.
شیارهای منحنی شکل بلبرینگها باعث می‌شود تا در کار اگر دچار اختلالی شود بتواند به راحتی تنظیم شود.
دلیل انحراف بیرینگ نسبت به شفت، شیار کروی شکل می باشد.
که در کنار دو ردیف ساچمه بلبرینگ ها ایجاد شده است.
نوع ساده بلبرینگ خود تنظیم دو ردیف ساچمه فاقد کاسه نمد می باشد.
که به همین دلیل نسبت به نمونه بلبرینگ خود تنظیم دیگر قیمت مناسب تری دارند.
این بلبرینگ ها با اینکه کاسه نمد ندارند، سوراخ و حفره های موجود در آنها به شکل استوانه‌ای می‌باشد.
مجموعه پرشین صنعت این یاتاقان ها را برای مصارف گوناگون در صنایع مختلف به صورت بسته بندی و در قالب محصولات اورجینال عرضه می نماید.
جهت تهیه و ثبت سفارش با شماره 09122991443 تماس بگیرید.

بلبرینگ خود تنظیم دو ردیف ساچمه کونیک(K)

بلبرینگ خود تنظیم دو ردیف ساچمه کونیک را به خاطر سوراخ مخروطی که در آنها تعبیه شده است کونیک می‌گویند.
یاتاقانهای خود تنظیم دارای رینگ داخلی استوانه ای و یا مخروطی می باشند.
برای اینکه بلبرینگ خود تنظیم به راحتی روی شفتها جاساز شوند، بهتر است آداپتور آن را از بوش ،مهره چاکنت و با واشر قفلی تولید کنند.
ساچمه های این بلبرینگ ها و شیار مشترک کروی آنها در رینگ خارجی اشان می باشد.
به همین دلیل بسیار راحت قابلیت تنظیم دارند.
بلبرینگ های خود تنظیم دو ردیف ساچمه کونیک در واقع نوع اصلی یاتاقان خود تنظیم می باشند
بیرینگ هایی که دارای دو عدد کاسه نمد در اطراف یاتاقان های خود تنظیم هستند.
معمولاً کاسه نمدها را از جنس پلاستیکی انتخاب می کنند.
چرا که کاسه نمد باید به آب و روغن مقاوم باشد و از نفوذ به داخل یاتاقان جلوگیری کند.

بلبرینگهای یقه دار یا بوش بلند

بلبرینگهای بوش بلند یاتاقان هایی با شیلد محافظ هستند.
این یاتاقان ها برای داشتن ویسکوزیته بالا باید توسط گریس روانکاری شوند.

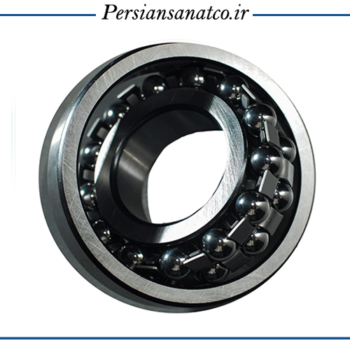

بلبرینگ های خود تنظیم دو ردیف ساچمه
بلبرینگ های خود تنظیم دو ردیف ساچمه

روانکاری بلبرینگ خود تنظیم دو ردیف ساچمه

بلبرینگ های خود تنظیم دو ردیف ساچمه استاندارد دارای کاسه نمد هستند.
که جهت روان کاری آنها از گریس پایه لیتیوم با محدوده دمای منفی ۳۰ درجه تا مثبت ۱۱۰ درجه استفاده می‌کنند.
و به همین دلیل به طور مجدد نیاز به روان کاری ندارند.
این روان کننده های به کار رفته در یاتاقان ها فرموله شده هستند.
و از قطعه در برابر اکسید شدن به خوبی محافظت می کنند.
البته قابل ذکر است که این روان کننده ها مقاومت خوبی را در برابر شستشو با آب و محدوده کارکرد دمایی بالا از خود نشان داده‌اند.
ضمن اینکه این بلبرینگ ها نیاز به روان کننده به صورت دوره‌ای ندارند.
بسیار مطلوب و جزو مزایای آنها محسوب می‌شود.
ضمن اینکه عمر بالایی دارند.
به همین دلیل خریداران با تهیه این بلبرینگ به میزان قابل توجهی در هزینه ها صرفه جویی می‌کنند.

نصب بلبرینگ خود تنظیم دو ردیف ساچمه

برای نصب این یاتاقان نیاز به تلفیق آستین آداپتور بل تداخل مناسب روی شفت می باشد.
با کاهش فاصله شعاعی داخلی یاتاقان یا جابجایی محوری حلقه داخلی روی نشیمنگاه می‌توان میزان تلفیق را بر حسب درجه اندازه گیری نمود.
در زمان نصب بلبرینگ های خود تنظیم به دلیل فاصله داخلی بسیار کم نصاب باید دارای مهارت لازم باشد.
چرا که در زمان نصب نصاب باید کاهش فاصله را بررسی کرده تا یاتاقان درست نصب شود.
زیرا چرخش حلقه بیرونی راحت می باشد.
اما اگر حلقه به بیرون بچرخد باید مقاومت کمتری داشته باشد.
تا بلبرینگ تداخل لازم را داشته باشد.
البته گاهی ممکن است فاصله داخلی باقیمانده کم باشد که می‌توان برای جبران از بلبرینگ با فاصله داخلی شعاعیC3 به کار ببریم.
که در نهایت از زاویه سفت شدهa یا جابه‌جایی محوریs برای اندازه گیری باید استفاده کنیم.
البته روش راحت تری هم برای استفاده از بلبرینگ روی آستین آداپتوربا زاویه سفت a وجود دارد.
که مهره باید از طریق آن چرخانده شود.
در این روش باید قسمت رزوه سطح جانبی مهر با خمیر سولفید مولیبدن یا روان کننده آغشته وقطر بیرون آستین هم روغن کاری می‌شود.
تابافشار بلبرینگ به آستین مهره پیچ شود.
برای اینکه بلبرینگ روی نشیمن مخروطی آستین به سمت بالا فشرده می‌شود.
باید مهره با زاویه aچرخش داده شود.
اما یاتاقان ها وقتی تحت فشار قرار می‌گیرند به سمت کج مایل می‌شوند.
برای جلوگیری ازین انحراف میتوانید آن ها را با آچار و قلاب در شیار 180 درجه سفت کنید.
و یک ضربه چکش سبک به آچار بزنید.
تا بلبرینگ روی نشیمن صاف شود در طی این فرایند مهره برداشته شده است.
سپس واشر قفل کننده  وارد شده و مهره باخم شدن زبانه واشر قفلی جایگزین شفت و قفل میشود.
بلبرینگ های خود تنظیم دو ردیف ساچمه
بلبرینگ های خود تنظیم دو ردیف ساچمه

کاربرد بلبرینگ خود تنظیم دو ردیف ساچمه

بلبرینگهای خود تنظیم دو ردیف ساچمه به دلیل داشتن سایر قابلیت هایی که ذکر شد می‌تواند در :
  • کارخانه های سیمان
  • صنایع فولاد
  • صنعت داروسازی
  • قطعات و وسایل کشاورزی
  • ماشین آلات صنعتی بزرگ و سنگین و غیره
مورد استفاده قرار بگیرد.

برندهای بلبرینگ خود تنظیم دو ردیف ساچمه

برندهای معتبر بزرگی اقدام به تولید بلبرینگ های خود تنظیم نموده اند.
از جمله برندها که اقدام به تولید آن هم نموده است، برندSKF می باشد.
همچنین برندهای:
TIMKEN. NTN, FAG, NACHI, KOYO
بلبرینگ های خود تنظیم دو ردیف ساچمه
بلبرینگ های خود تنظیم دو ردیف ساچمه

جنس بلبرینگ خود تنظیم دو ردیف ساچمه

تولید کنندگان عمده و معتبر برای این دسته از بلبرینگ ها معمولاً فولاد کروم را در نظر می گیرند.
زیرا فولاد کروم دارای مقاومت بالایی در برابر خوردگی ضربه و زنگ زدگی می شود.
همچنین دارای طول عمر بالایی می باشد.
دارای مقاومت کششی بالا نیز هست.
عنصر کروم موجود در این فولاد از زنگ زدگی بلبرینگ ها به خوبی جلوگیری میکند.

مشخصات فنی (پسوندهای بلبرینگ های خود تنظیم)

C3: دارای لقی شعاعی بیشتر از نرمال میباشد.
E: طراحی داخلی بلبرینگ بهینه سازی شده است.
K:سوراخ داخلی مخروطی ( کونیک ) با شیب یک به دوازده 1:12 میباشد.
M: قفسه بلبرینگ از جنس برنج میباشد.
E+K+TN9 :EKTN9
E+M :EM
E+TN9 :ETN9
K+M :KM
K+TN9 :KTN9
2RS: بلبرینگ در هر دو طرف دارای کاسه نمد لاستیک با لایه های تقویت شده میباشد.



پرشین صنعت به عنوان یکی از تامین کنندگان بلبرینگ و رولبرینگ ، تسمه، یاتاقان و قطعات صنعتی با برندهای معروف اروپایی با نزدیک به پانزده سال تجربه، در خدمت صنعت کشور و حمایت از تولید ملی میباشد.
