کاسه نمد OIL SEAL :

کاسه نمدOIL SEAL ها روی شفت قرار میگیرند جهت آب بندی و مانع خروج روغن ,سوخت ,هوا و… میشود و مانع از ورود  آلودگی به سیستم حاوی روغن و… میشود .
شفت محل نصب کاسه نمدOILSEAL بایدسطح ان صاف صیقلی یا زبری سطح بین 0.2تا 0.8 میکرون باشد.

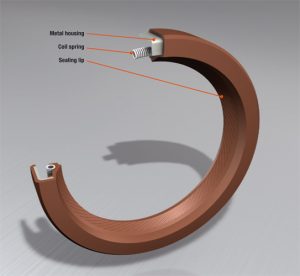

ساختار کاسه نمد OIL SEAL

1.از حلقه فلزی به عنوان اسکلت داخلی تشکیل شده است که باعث ایجاد پایداری ساختاری درزگیر روغن میشود .
2.پوسته بیرونی از لاستیک نیتریل و سایر مواد دیگر ساخته شده است که براساس نیاز مورد استفاده قرار می گیرند.
3.فنر که پشت لبه قرار میگیرد جهت اعمال فشار بیشتر و آب بندی بهتر لبه کاسه نمد .

کاسه نمد ها براساس محل استفاده جنس لایه بیرونی یا پوسته انها متغییر است
1.لاستیک نیتریل: ماده ای که معمولا برای آب بندی روغن استفاده میشود.
2.سیلیکون : برای پنوماتیک و بارهای سبک استفاده میشود .
3.وایتون: مواد مقاوم در برابر درجه حرارت بالا در مکان هایی استفاده میشود که درجه حرارت بالای 120 درجه باشد.
کاسه نمد oil seal معمولاً فضا و محیط هایی بین قطعه های ثابت و متحرک در تجهیزات مکانیکی را می بندد.
و برای اینکه روان کننده فرار نکند به آن کمک زیاد میکند.
کاسه نمدها از ورود کردن آلاینده های مضر به قطعات و ماشین آلات به ویژه در محیط های سخت جلوگیری می کنند.
کاسه نمد لایه ای نازک از روغن درست می کند که باعث می شود مانع نشت روغن از قسمت لبه آب بندی شود.
کاسه نمد هایی که برای آب بندی یک عضو دوار استفاده می شود کاسه نمد دوار نامیده می شود.
به طور کلی کاسه نمد های روغن را برای محافظت از شفت ها و یاتاقان ها در برابر ورود آلودگی و مواد بیرونی و خروج روغن و گریس استفاده میشود.

کاسه نمدها از دو قسمت تقسیم می شوند:

وبخش داخلی و بخش خارجی

بخش خارجی:

از فلز ساخته شده است.

بخش داخلی:

از پلاستیک زمانی که فشار به میزان مناسب روی محور بارش شود از روغن ریزی کاسه نمد جلوگیری می نماید.
کاسه نمد ها دارای انواع مختلفی می باشند.
کاسه نمد گیریس
کاسه نمد روغن
کاسه نمد فنری
کاسه نمد بدون فنر

کاسه نمدها دارای ۳ نوع حرکت می باشند.

حرکت دوار
حرکت نوسانی
حرکت رفت و برگشت
در کاسه نمد ها دو عامل دما و فشار بر عمر کاسه نمد بسیار موثر می باشد.

اجزای کاسه نمد :

مرز آب بند
لبه آب بند
لبه گرد گیر
مرز آب بند: مرز آب بند سطح مقطعی از کاسه نمد است که بر روی آب بندی باید روی سطح شفت فشار وارد کند.
لبه آب بندی: لبه آب بندی کاسه نمد از یک فضای انعطاف پذیر به صورتی تشکیل شده که وقتی موتور دارای ارتعاشات و تغییرات فشار سیال است دچار مشکل نمی شود و برای اینکه ارتباط شافت با کاسه نمد بهتر شود از یک فنر استفاده می کنند.
