بالسکرو و ریلی (لاینر )

بالسکرو BALLSCREW ریلی  LINEAR

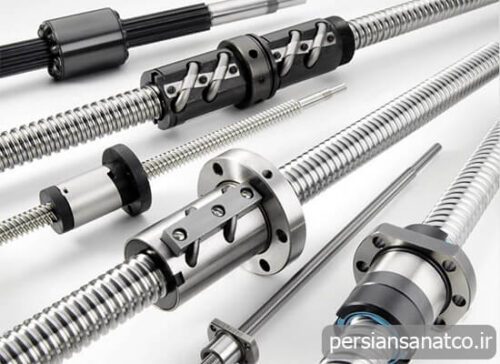

بالسکرو BALLSCREW ریلی  LINEAR قطعه صنعتی مهمی میباشد که جهت تبدیل حرکات چرخشی دستگاه ها به حرکات خطی به کار می‌رود.

کاربرد بالقوه در دستگاه های سی ان سی دارد.

علت محبوبیت بالا در صنایع به خاطر اصطکاک پایین این قطعه می باشد.

ضمن اینکه بالسکرو پشتیبانی خوبی در جهت کار با قطعات و وسایلی که نیاز به مقاومت و دقت بالا دارند می باشد.

بالسکرو از یک پیچ و مهره بزرگ تشکیل شده است.

روی پیچ را شیارهایی ایجاد می‌کنند که تعیین کننده مسیر حرکت خطی بالسکرو و همچنین تعیین کننده حرکت ساچمه ها در سیستم مهره می باشد.

یکی از بخش‌های اصلی بالسکرو نیز سیستم مهره است.

که تاثیر مستقیمی در به وجود آمدن حرکت خطی دارد.

وقتی پیچ شروع به چرخیدن می کند ساچمه هایی که درون مهره قرار دارند به کمک سیستم بازگردان ساچمه داخل مهره در یک مسیر پیوسته حرکت می‌کنند.

ساچمه بعد از عبور از سیستم بازگشت به مسیر حرکت به سمت پیچ برمیگردد.

که موجب حرکت رو به جلو و عقب و سپس تبدیل به حرکت چرخشی و خطی می شود.

اگر سیستم بازگشت نباشد در نتیجه ساچمه به انتهای مهره می رسد و از آن خارج می شود.

ریلی  LINEAR :

ریلی  LINEAR از جمله واگن های شناخته شده در بازار هستند که از یک بلوک و یک سیستم ریلی تشکیل شده‌اند.

و به حرکت دستگاه در فرآیند حرکتی این قطعات می‌توان گفت بلوک ها در یک خط و امتداد مستقیم جلو و عقب می شوند.

این حرکت در امتداد ریل از طریق چرخش بلبرینگ داخل بلوک ایجاد می‌شود.

انواع لاینر گاید
لاینر با تماس لغزشی و لاینر با تماس غلتشی این دو نوع لاینر در نحوه حرکت واگن با یکدیگر متفاوت عمل می‌کنند.
