انواع بلبرینگ ریلی

انواع بلبرینگ ریلی

انواع بلبرینگ ریلی جزء قطعات پرکاربرد صنایع مختلف می باشد.

این بلبرینگ ها دارای تنوع بالایی در طرح و مدل هستند.

بلبرینگ ریلی ساده ،  بلبرینگ ریلی شیاردار ،  بلبرینگ ریلی فلنج دار ، انواع بلبرینگ سری ایزو و سری ۳ ایزو و….

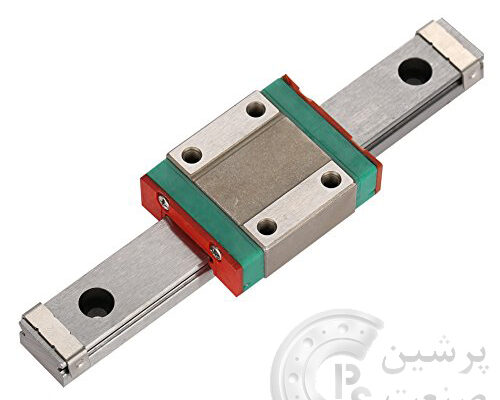

بلبرینگ ریلی چیست؟

What is a rail bearing?

بلبرینگ ریلی یاتاقان هایی با اصطکاک بسیار پایین می باشند.

در بلبرینگ ریلی حرکت خطی دقیق انجام میشود .

به همین دلیل هم تحمل بار بالایی را داراست ،ضمن اینکه دارای حداقل اصطکاک می باشد .

بلبرینگ ریلی به سرعت مورد استقبال مصرف کنندگان این نوع از یاتاقان ها قرار گرفته است.

چرا که مصرف کنندگان در سایر دستگاه ها از جمله دستگاه های سی ان سی که نیازمند دقت و لقی کم می باشداستفاده  میکنند.

انواع بلبرینگ ریلی(Types of rail bearings) دارای میله هایی با دقت ساخت بالا بوده و سطحی صاف دارند .

این ویژگی گزینه مناسبی برای ساخت یک محور راهنمایی حرکت خطی به وسیله بلبرینگ ریلی می باشد .

چرا که در این بلبرینگ ها حرکات بسیار دقیق ، بسیار روان و بدون خطا اتفاق می افتد .

به همین جهت با اطمینان خاطر می توان در پرینترهای سه بعدی و دستگاه‌های بسته بندی و همچنین ماشین آلات اتوماسیون ماشین آلات فیلینگ و غیره استفاده نمود.

کاربرد بلبرینگ های ریلی

Application of rail bearings

طراحی های مختلف و متنوع بلبرینگ های ریلی باعث کاربرد فراوان آنها در سایر صنایع می شود.

همان طور که می‌دانید این بلبرینگ ها حرکات رفت و برگشتی در راستای میله ها و‌ لرزش کمی دارند.

بنابراین بسیار مناسب برای سایر دستگاه ها می باشند.

از جمله :

دستگاه پرینتر سه بعدی ، دستگاه های بسته بندی ، دستگاه سی ان سی ، ماشین برش ، سیستم های اندازه گیری ، ماشین آلات حفاری ، اتوماسیون های صنعتی ، مدول ها و غیره

انواع بلبرینگ ریلی

Types of rail bearings

بلبرینگ ریلی ساده ، بلبرینگ ریلی شیاردار ، بلبرینگ ریلی فلنج دار ،  بلبرینگ ریلی بلوکی ،بلبرینگ ریلی بلوکی شیاردار

بلبرینگ ریلی ساده

Simple rail bearings

بلبرینگ ریلی ساده تحت عنوان سریLM با ظاهری استوانه‌ای در بازار فروش عرضه می شود .

این بلبرینگ ها دارای مکانیزم حرکتی رفت و برگشتی هستند.

قابل استفاده در سایر صنایع بوده و جهت مهار کردن این بلبرینگ ها باید از یک براکت یا نگهدارنده مخصوص استفاده نمود .

بلبرینگ ریلی شیاردار

Grooved rail bearings

بلبرینگ ریلی شیاردار دارای قطری بین ۴ میلیمتر تا ۶۰ میلیمتر می باشد .

حروفOP نشانگر نوع شیار دار بودن آن است.

این بلبرینگ ها دارای نگهدارنده ساچمه ،  صفحه ساچمه اسلیو خارجی و درزگیر لاستیکی می‌باشند .

علاوه بر اجزای بلبرینگ ساده دارای یک صفحه ساچمه ای می باشد که جهت خودتراز شدن بلبرینگ می باشد .

شیار روی بلبرینگ هم برای قرار گرفتن بلبرینگ روی شفت پایه دار می باشد.

برای مهار کردن این متریال از بلوک  آلومینیومی استفاده می‌شود.

بلبرینگ ریلی فلنج دار

Flanged rail bearings

بلبرینگ های ریلی فلنج دار امکان تحمل بار شعاعی و محوری را دارند .

پرکاربرد ترین مدل سریLMF دایره‌ای، LMK با فلنج مربعی و سریLMH می باشد.

بلبرینگ ریلیLMF

LMF rail bearing model

مدل بلبرینگ ریلی LMF دارای قطرهای مختلف می باشند.

این مدل از بلبرینگ ها بسیار مناسب و کاربردی روی دستگاه های سی ان سی می باشد.

این بلبرینگ ها قابلیت نصب بسیار راحت و بدون نیاز به housing دارند.

تمامی مدل های انواع بلبرینگ ریلی فلنج دار قابلیت نصب آسان دارند .

از این متریال بر روی کارهای عادی از جنس رزین استفاده می کنند .

برای کارهایی که نیازمند استفاده از دمای بالا باشد از بلبرینگهای باجنس فولادی استفاده می‌کنند.

ویژگی بعدی این متریال ضد زنگ بودن و ضد خوردگی بودن آن به خاطر وجود فولاد درون آن می باشد.

ریلی فلنج دار سریLMK

LMK series flanged rail bearings

بلبرینگ هایی کاملا مقرون به صرفه که دارای حرکت ریلی روان می باشند .

بسیار کاربردی در سایر صنایع و دستگاه های اتوماسیون و دستگاه های لیزر می باشند.

در این بلبرینگ ها بین ۲ تا ۶ سوراخ در آن ها جهت نصب بلبرینگ تعبیه می شود.

فلنج دار سریLMH

Types of LMH series flanged rail bearings

بلبرینگ ریلی فلنج دار سریLMH وسایر بلبرینگهای فلنج دار دیگر ساخت کشور کره و شرکتsamick می باشند.

و در همه آنها سیستم حرکت رفت و برگشتی یکسان می باشد .

ابعاد بلبرینگLMH

Dimensions of LMH bearings

بلبرینگ ریلی بلوکی

Block rail bearings

شناسایی این بلبرینگ ها با نمادSC میباشد.

بلبرینگ داخلی ریلی بلوکی از جنس آلومینیوم می باشد.

این بلوک آلومینیومی توسط دو خار فنری تصویب و محافظت می شود.

بلبرینگ ریلی بلوکی شیاردار

Grooved block rail bearings

بلبرینگ ریلی بلوکی شیاردار یکی از انواع بلبرینگ های ریلی است که دارای بلوک آلومینیومی می باشد .

بلبرینگ کاربردی آن از سری بلبرینگ هایLM… UUOP می باشد .

این بلبرینگ ها در چهار طرف بلوک خود سوراخهایی رزرو شده دارند که بلبرینگ را به سطح مورد نظر متصل می کند .

نوعی از بلبرینگ های ریلی بلوکی شیار دارتحت عنوانSBR قابل عرضه در بازار می باشند.

شماره گذاری فنی بلبرینگ ریلی

Rail Bearing Technical Numbering

ویژگی ها

Features of all types of rail bearings

بلبرینگ های ریلی به خاطر حساسیت کاربردی که دارند باید از آلیاژ هایی خاص و با کیفیت تهیه شوند تا بتواند کارایی خوبی را داشته باشند .

از جمله ویژگی‌های این بلبرینگ ها طول عمر بالای این بلبرینگ ها می‌باشد .

چرا که باید در برابر ضربه و در شرایط آب و هوایی متفاوت مقاوم می باشند تا دچار آسیب نشوند .

ضمن اینکه در این متریال از آلیاژهای خاص در تولید رولینگ معمولاً از فولاد سخت استفاده می کنند.

در طراحی این بلبرینگ ها از قفسه و ساچمه نیز استفاده می شود .

همچنین جهت محافظت از ورود مواد اضافی به داخل بلبرینگ، آب بندی تقویت شده در این بلبرینگ ها تعبیه می‌کنند.

ضمن اینکه این بلبرینگ ها دارای دور بالا بوده و anti fretting می باشند و نیاز به تعمیر و مراقبت در دوره های کوتاه مدت ندارند.
