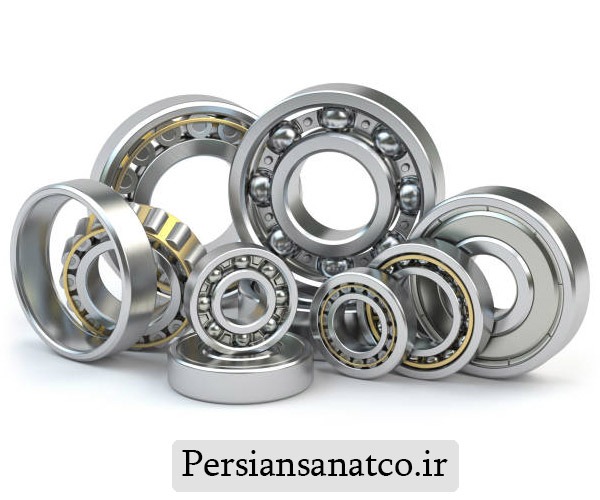

انواع بلبرینگ

ما در اینجا به اختصار انواع بلبرینگ ها را به شما معرفی میکنیم. و شما میتوانید برای اطلاعات بیشتر مقاله انواع بلبرینگ و کاربرد آنها را مطالعه بفرمایید.

بلبرینگ کف گرد

بیرینگ کف گرد برای تحمل بار محوری و حرکت‌های دورانی طراحی و ساخته شده‌اند. از بیرینگ کف گرد برای استفاده در سرعت بالا ساخته شده است. این بیرینگ‌ها در دو نوع بیرینگ کف گرد یک‌طرفه و بیرینگ کف گرد دوطرفه ساخته شده‌اند و جهت استفاده در سرعت‌های مختلف استفاده می‌شوند. لازم به ذکر است که این نوع بیرینگ برای تحمل بار شعاعی مناسب نیست. به‌عنوان نمونه‌هایی از کاربرد بیرینگ کف گرد می‌توان به انواع فن‌های صنعتی، انواع پمپ‌های صنعتی، انواع دستگاه‌ها و ماشین‌آلات حمل‌ونقل صنعتی مانند جرثقیل‌ها، معادن و کارخانه‌های فرآوری مواد معدنی و کارخانه‌های سیمان اشاره کرد.

بلبرینگ خودتنظیم

همان‌طور که از نام این بیرینگ نیز مشخص است، این قطعه دارای قابلیت خودتنظیمی بوده و برای کاربرد در سرعت‌های کم تا متوسط طراحی و ساخته شده است؛ همچنین این نوع بیرینگ قابلیت تحمل بارهای شعاعی را دارد اما برای جابه‌جایی بارهای محوری کاربردی ندارند. طراحی این نوع بیرینگ ها به‌گونه‌ای است که حلقه داخلی دو مسیر غلتش دارد و حلقه خارجی آن دارای یک مسیر غلتش کروی مقعر است. بیرینگ‌های دور بالا و دور پایین، انواع بیرینگ خودتنظیم هستند که دارای کاربرد و جنس متفاوتی هستند.

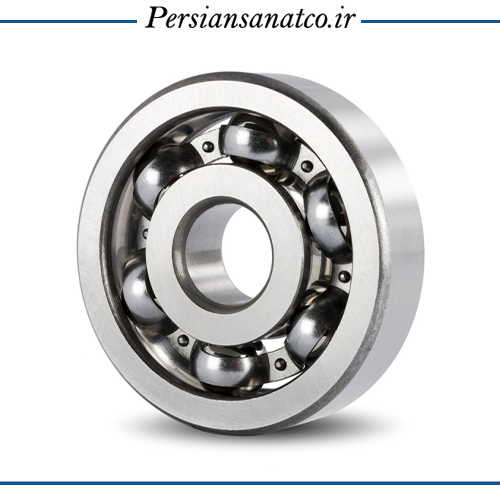

بیرینگ شیار عمیق

متداول‌ترین و پرکاربردترین نوع بیرینگ، بیرینگ شیارعمیق یا بیرینگ شش‌هزاری است. این بیرینگ از بیرینگ‌های شیار عمیق از حلقه داخلی (رینگ داخلی)، حلقه بیرونی (رینگ خارجی)، عناصر غلتان یا توپ‌های فولادی (ساچمه‌های کروی) و یک قفسه یا کیج تشکیل شده‌اند. از ویژگی‌های برجسته بیرینگ شیار عمیق می‌توان به موارد زیر اشاره کرد:
طراحی ساده و غیرقابل تفکیک‌پذیری
توانایی کارکرد در سرعت‌های بالا
نیاز نداشتن به نگهداری و تعمیر
استحکام و ثبات بالا
مقاومت به انواع شرایط جوی و دمایی
تنوع در ابعاد و کاربرد

بیرینگ تماس زاویه‌ای

بیرینگ هفت‌هزاری یا بیرینگ تماس زاویه‌ای از حلقه‌های داخلی و خارجی تشکیل شده‌اند که این حلقه‌ها دارای شیارها و مسیرهایی هستند که نسبت به یکدیگر در جهت محور بیرینگ جابه‌جا شده‌اند. این طراحی خاص، به بیرینگ‌های تماس زاویه‌ای اجازه می‌دهد که بارهای شعاعی و محوری، و سرعت‌های بالا را تحمل کنند. چرخ خودرو، هوافضا، ماشین‌ابزار، پمپ و دینام، انواع موتورها و هر تجهیزی که در آن هم بارهای محوری و هم بارهای شعاعی وجود دارد، و هم عمده بار بر محور چرخش بیرینگ وارد می‌شود، کاربردی است.

بیرینگ مقطع باریک

همان‌طور که از نام این بیرینگ نیز مشخص است، برخلاف بیرینگ‌ها و رولبرینگ‌هایی که دارای مقطع ضخیم و پرحجمی هستند، بیرینگ‌های مقطع باریک، دارای ابعاد مقطع کمتری نسبت به قطرشان هستند. این ویژگی باعث می‌شود بیرینگ‌های مقطع باریک، ضمن صرفه‌جویی در فضا و وزن، برای استفاده در صنایع و تجهیزاتی مانند صنایع هوافضا، فیکسچرهای جوشکاری، روبات‌های صنعتی، ماشین‌آلات نساجی و رنگرزی، صنایع اپتیک و اپترونیک، که نیاز به دقت و سرعت بالا وجود داشته باشد، کاربردی باشند. بلبرینگ‌های مقطع باریک در انواع مختلفی ساخته و روانه بازار شده‌اند:
 بیرینگ مقطع باریک با تماس چهار نقطه‌ای
 بیرینگ شیار عمیق
 بیرینگ با تماس زاویه‌ای با قطر خارجی بین ۲۵ تا ۱۰۰۰ میلی‌متر.

بیرینگ ایگرگ

وای بیرینگ، بیرینگ Y یا بیرینگ ایگرگ طراحی‌شده توسط شرکت SFK و درواقع نوع تغییر شکل یافته بیرینگ شیار عمیق است. بیرینگ ایگرگ، مشابه بیرینگ‌های خودتنظیم، به دو طرف کاسه‌نمدی قوسی شکل بیرونی دارد. بیرینگ که در اصطلاح عامیانه به یاتاقان بیرینگی معروف است و موارد استفاده فراوانی دارد. معروف‌ترین کاربرد بیرینگ ایگرگ، تسمه‌نقاله، ماشین‌آلات کشاورزی، ماشین‌آلات ساختمانی ، خطوط بسته‌بندی ، خطوط آزمایش، سیستم‌های انتقال و ماشین‌آلات کارخانه‌ها است. دقت داشته باشید که Y-Bearings نام یک مجموعه است و بیرینگ ایگرگ نامی ناقص است که به طرز ناصحیحی مصطلح شده است!

بلبرینگ مفصلی

بلبرینگ مفصلی یا بلبرینگ‌های Rod End از انواع جدید بلبرینگ‌ها هستند. ساختار بلبرینگ مفصلی ساده است و در یک طرف بلبرینگ و در طرف دیگر رزوه قرار دارد. نکته قابل‌توجه در این نوع بلبرینگ، محدود بودن حرکت شفت است. بلبرینگ‌های مفصلی به انواع زیر تقسیم می‌شود:
 بیرینگ مفصلی راست‌گرد
 بیرینگ مفصلی چپ‌گرد
 بیرینگ مفصلی PHS
 بیرینگ مفصلی POS
بر اساس ویژگی‌ها و ساختاری که هرکدام از این بلبرینگ‌های یادشده دارند، در صنایع مختلفی کاربردی هستند.

بیرینگ سوزنی

در طراحی بلبرینگ سوزنی از ساچمه‌هایی به شکل استوانه و با قطر کم استفاده شده است و به لطف قطر بسیار کم ساچمه‌های به‌کاررفته، اغلب فضا و حجم کمی را اشغال می‌کند؛ همچنین وزن سبک‌تری نسبت به سایر بلبرینگ‌ها دارد. بلبرینگ‌های سوزنی در انواع مختلفی طراحی و ساخته شده است؛ بلبرینگ سوزنی استوانه‌ای برای تحمل و تعلیق بارهای شعاعی و بلبرینگ سوزنی کف‌گرد برای تحمل و تعلیق بارهای محوری مورداستفاده قرار می‌گیرد. بلبرینگ سوزنی در دو نوع عرضه شده است:
 بیرینگ سوزنی دارای رینگ داخلی
 بیرینگ سوزنی بدون رینگ داخلی
در مواردی که ماشین‌کاری شفت متصل شده به بلبرینگ مقرون‌به‌صرفه نباشد از بلبرینگ سوزنی دارای رینگ داخلی استفاده می‌شود و در مواردی که ماشین‌کاری، سخت‌کاری و صیقل کردن شفت ممکن و یا مقرون‌به‌صرفه است، بلبرینگ سوزنی بدون رینگ داخلی مورداستفاده قرار می‌گیرد.

بیرینگ استیل

همان‌گونه که از نام این نوع بلبرینگ معلوم است، جنس بدنه آن از استیل، و جنس ساچمه‌ها و رینگ‌ها استنلس استیل است. برخی موقعیت‌های کاری شامل برخی اکسیدکننده‌ها به‌خصوص آب و رطوبت است و هر بلبرینگی توانایی مقاومت در برابر اکسید شدن را ندارد. با توجه به اینکه استیل در برابر اکسیداسیون مقاوم است، در این مواقع از بلبرینگ استیل استفاده می‌شود. اما باید دقت داشت که بلبرینگ استیل، نسبت به بلبرینگ‌های فولادی دارای استحکام و مقاومت کمتری بوده و بار کمتری را تحمل می‌کنند و تحت‌فشار و بارگذاری بالا ممکن است تغییر شکل دهند.

بیرینگ چشمی

بیرینگ چشمی، بیرینگ چپقی، بیرینگ سیبک، بیرینگ قابلمه ای و بال ترانسفر نام های مختلف Rod Ends Bearing هستند که می‌توان آنرا به عنوان نوعی از بلبرینگ‌های مفصلی دانست. هرچند انواع متنوع با کاربردهای مختلفی از بلبرینگ چشمی در بازار وجود دارد، اما شکل همه آن‌ها کم‌وبیش مشابه است. از ویژگی‌های بلبرینگ چشمی می‌توان به موارد زیر اشاره کرد:
 بلبرینگ استفاده شده در جلوبندی خودرو
 در دسترس بودن
 نیاز نداشتن به روانکاری
 قابلیت حمل بارهای محوری و شعاعی
 توانایی در تحمل بارهای سبک و سنگین
 میزان اصطکاک پایین
 مقاومت بالا در برابر اکسیداسیون.

بلبرینگ تمام سرامیک

برخی موقعیت‌ها در صنعت پیش می‌آید که نیاز است بلبرینگی استفاده شود که در برابر خوردگی مقاومت داشته باشد. بلبرینگ مناسب محیط خلأ، محیط‌های اسیدی و با خوردگی بالا، بلبرینگ‌های سرامیکی هستند که در دو نوع بلبرینگ ساچمه‌ای سرامیکی (بلبرینگ‌های هیبریدی سرامیکی) و بلبرینگ تمام سرامیکی در بازار موجود هستند. بلبرینگ‌های تمام سرامیکی در برابر خوردگی مقاومت بیشتری دارند، به همین دلیل در صنایع حساسی مانند محیط خلأ، صنایع مربوط به هوافضا، صنعت پزشکی و دندانپزشکی مورداستفاده قرار می‌گیرند.
به‌طور کلی می توان ویژگی‌های بلبرینگ تمام سرامیکی را موارد زیر دانست:
 مقاومت در برابر خوردگی در محیط دارای اسید، خون، آب‌نمک و …،
 کارکرد در دمای -85 درجه تا +900 درجه سانتی‌گراد
 وزن کم
 قیمت بالاتر
لازم به ذکر است که با توجه به ویژگی‌هایی که برای این نوع بلبرینگ برشمرده شد و تجهیزات گرانی که برای تولید این نوع بلبرینگ استفاده می‌شود، قیمت آن نسبت به سایر بلبرینگ‌ها بالاتر است.

بیرینگ کم فالوور

ترک فالوور، بیرینگ بادامکی یا بلبرینگ کم فالوور برای تحمل و تعلیق بارهای چرخشی و انتقالی و وسایلی که دارای حرکت خطی هستند استفاده می‌شود. بیرینگ کم فالوور یکی از مناسب‌ترین گزینه‌ها برای استفاده در تسمه‌نقاله است. این نوع بلبرینگ در انواع صنایع مانند لوازم‌خانگی (ماشین لباسشویی)، صنایع نساجی و بسته‌بندی، معدن، نیروگاه و … کاربرد دارد. نصب و جایگذاری آسان، اصطکاک پایین و ایجاد سروصدای کم، طول عمر بالا در صورت روانکاری به‌موقع و مرتب، مقاومت بالاتر نسبت به بارهای ضربه‌ای در مقایسه با سایر بلبرینگ‌ها، عملکرد مناسب در بارهای چرخشی از ویژگی‌های بلبرینگ بادامکی است.

بیرینگ مینیاتوری

بیرینگ سایز کوچک، بیرینگ مینیاتوری و Miniature Ball Bearings دارای یک ویژگی برجسته هستند و آن هم اندازه کوچک آن‌هاست. اندازه این نوع از بلبرینگ، از 1.5 میلی‌متر شروع می‌شود و تا حداکثر 9 میلی‌متر نیز در بازار یافت می‌شوند. بلبرینگ مینیاتوری در انواع کاربری که نیاز به ظرافت دارند مورداستفاده قرار می‌گیرند؛ ازجمله اسباب‌بازی، دستگاه‌های سنجش هوا، جعبه‌دنده‌های مینیاتوری و … . در ضمن، بلبرینگ‌های سایز کوچک نسبت به فشار، گردوغبار و اسید حساس هستند و حتی نباید آنها را با دست لمس کرد!

بیرینگ قفس و رولر

بیرینگ قفس و رولر دارای ساچمه‌های استوانه‌ای شکل بوده و یکی از انواع باتاقان‌ها هستند و در این دسته‌بندی قرار می‌گیرند. این نوع بلبرینگ‌ها در دستگاه‌ها و تجهیزاتی مورداستفاده قرار می‌گیرند که نیاز به‌دقت و حساسیت بالایی دارند. باید دقت داشت که زمانی که بلبرینگ چه به لحاظ دقت ساخت و چه به لحاظ مواد اولیه باکیفیت نباشند، علاوه بر عمر کم و خرابی زودهنگام، ممکن است به دیگر اجزای دستگاه نیز آسیب وارد کند و موجب ایجاد خسارت شود. در طرف مقابل، درصورتی‌که از بلبرینگ قفس و رولر باکیفیت استفاده شود، بارهای شعاعی و محوری واردشده را به‌خوبی تحمل خواهد کرد.

بیرینگ مخروطی

بیرینگ مخروطی یا Taper Roller Bearing طوری طراحی‌شده که بتواند بارها و فشارهای محوری و شعاعی را تحمل کند. همان‌طور که از نام این نوع بلبرینگ نیز پیدا است، ساختار آن مخروطی شکل است و از دو لبه بزرگ و کوچک تشکیل شده است. وظیفه لبه کوچک ثابت نگه‌داشتن غلتک‌ها در جای خود است و وظیفه لبه بزرگ مقاومت، ایستایی و تحمل در برابر فشار است. انواع بلبرینگ یا رولبرینگ مخروطی عبارت‌اند از:
 رولبرینگ مخروطی یک ردیفه
 رولبرینگ مخروطی دوردیفه
 رولبرینگ مخروطی چهار ردیفه
از مزایای رولبرینگ های مخروطی می‌توان به موارد زیر اشاره کرد:
 اصطکاک کم
 زمان کوتاه‌تر آب‌بندی
 امکان اعمال بار و فشار بزرگ‌تر در شروع چرخش
 دقت بالاتر
